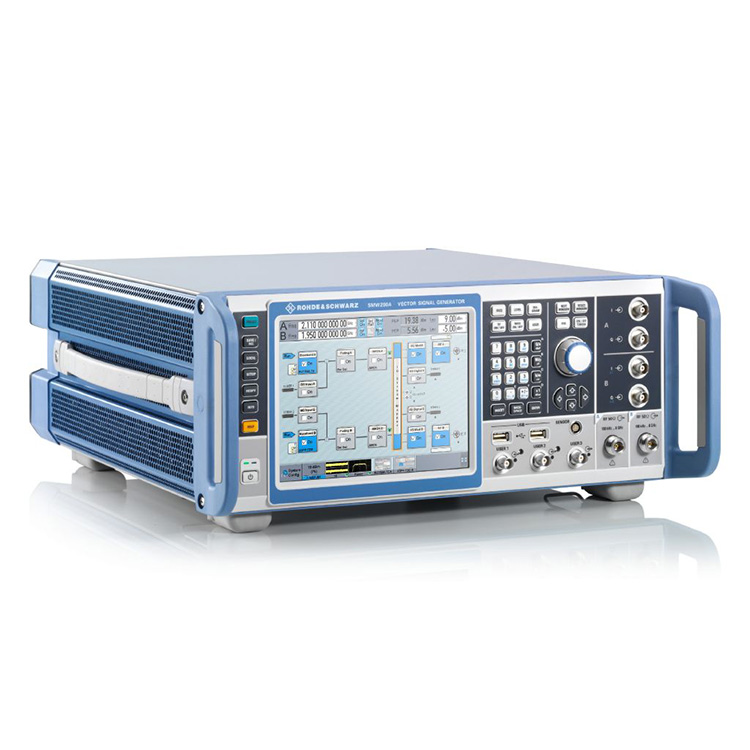

Sebagai pengilang profesional, kami ingin memberikan anda Penjana Isyarat R&S SZU100A. Ia juga boleh dilengkapi dengan maksimum dua modul jalur asas dalaman dan empat modul simulator pudar. Konsep ini menghasilkan dua penjana isyarat vektor berciri penuh dalam satu unit, membolehkan penjanaan mudah bagi senario isyarat kompleks.
| Nama Produk | Julat kekerapan | Julat aras | Jalur lebar modulasi I/Q | Harmonik |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz dalaman 2 GHz luaran |
< -55dBc >3.5GHz |
Julat frekuensi sehingga 67 GHz (jalan dwi: sehingga 44 GHz)
Jalur lebar modulasi 2 GHz
Pudar bersepadu dengan lebar jalur sehingga 800 MHz dan sehingga 8x8 MIMO
Penjanaan isyarat untuk semua piawaian komunikasi digital utama
GNSS lanjutan dan simulator radar
Sebagai pengilang profesional, kami ingin memberikan anda Penjana Isyarat R&S SZU100A. Keperluan prestasi dan fungsi berbeza-beza bergantung pada persediaan dan aplikasi ujian. R&S®SZU100A tiada tandingan dalam menguasai pelbagai keperluan ini dan menetapkan piawaian baharu untuk penjana isyarat. Apabila membangunkan dan mengesahkan sebarang jenis DUT, termasuk komponen, modul dan stesen pangkalan yang lengkap – R&S®SZU100A dengan mudah menjana isyarat ujian yang sesuai dengan prestasi terbaik. R&S®SZU100A mempunyai reka bentuk modular yang fleksibel yang boleh dilengkapi dengan pilihan tepat yang diperlukan oleh aplikasi. Sebarang konfigurasi boleh dilakukan, daripada penjana isyarat vektor laluan tunggal klasik kepada penguji penerima MIMO berbilang saluran.
R&S®SZU100A meliputi julat frekuensi sehingga 67 GHz sebagai instrumen satu laluan dan sehingga 44 GHz sebagai instrumen dwi-laluan. Ia juga boleh dilengkapi dengan maksimum dua modul jalur asas dalaman dan empat modul simulator pudar. Konsep ini menghasilkan dua penjana isyarat vektor berciri penuh dalam satu unit, membolehkan penjanaan mudah bagi senario isyarat kompleks.
Pensintesis standard mewah dalam R&S®SZU100A memberikan prestasi bunyi fasa SSB dan prestasi tidak harmonik yang luar biasa. Beberapa pilihan hingar fasa rendah tersedia untuk meningkatkan lagi prestasi. Pilihan hingar fasa ultra-rendah R&S®SMW-B711/B721 membolehkan prestasi hingar fasa yang terbaik dalam kelasnya. R&S®SZU100A sesuai untuk ukuran yang menuntut ketulenan spektrum.
Modulator I/Q jalur lebar dengan lebar jalur RF sehingga 2 GHz meliputi semua aplikasi dalam julat frekuensinya, termasuk komunikasi tanpa wayar, komunikasi satelit dan radar. Jalur asas dalaman boleh menjana isyarat dengan lebar jalur modulasi RF maksimum 2 GHz.
Penukar D/A terkini dan reka bentuk rantai RF yang sangat baik memastikan tindak balas frekuensi modulasi yang luar biasa < 0.4 dB melebihi lebar jalur 2 GHz dengan prestasi EVM yang cemerlang.
R&S®SZU100A menawarkan emulasi saluran bersepadu sehingga 800 MHz lebar jalur pudar. Profil pudar untuk semua piawaian utama tersedia sebagai pratetap. Dengan sehingga 64 saluran pudar, semua senario pudar MIMO utama seperti 2x2, 3x3, 4x4, 8x4, 4x8 dan 8x8 boleh dikonfigurasikan dalam satu instrumen. Pengagregatan sehingga lapan pembawa juga disokong dan modul penjana isyarat SGT100A boleh disambungkan untuk menyediakan sehingga lapan laluan RF.

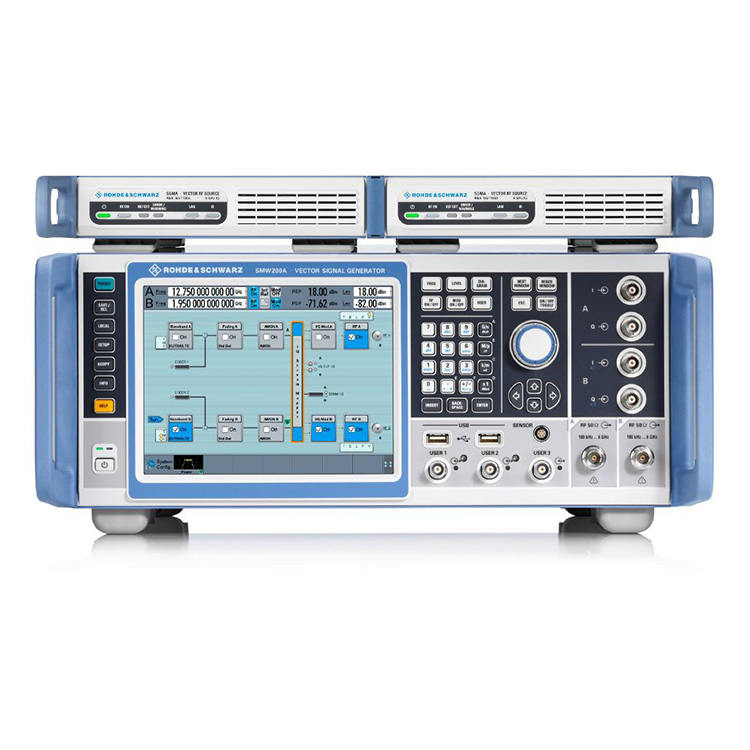

R&S®SZU100A dua laluan dengan enam modul penjana isyarat R&S®SGT100A yang dikendalikan daripada R&S®SZU100A;
Fungsi grafik R&S®SZU100A terbina dalam memaparkan isyarat yang dijana dalam masa nyata. Pengguna boleh memilih jenis paparan, cth. I/Q lwn masa, spektrum frekuensi, gambar rajah vektor atau CCDF. R&S®SZU100A juga menawarkan perakam makro SCPI dengan penjana kod, yang merekodkan semua langkah pengendalian manual untuk menjana fail dengan urutan arahan jauh. Templat kod bersepadu disediakan untuk menjana kod boleh laku secara terus untuk MATLAB®, CVI atau Python.
Pemantauan isyarat grafik dalam masa nyata amat berguna apabila menjana isyarat kompleks.
Piawaian komunikasi tanpa wayar
Penjejakan sampul surat masa nyata
simulasi GNSS
Simulasi radar
