Sebagai pengilang profesional, kami ingin memberikan anda R&S NRP18STTiga Laluan Penderia Kuasa Diod. Penderia kuasa diod tiga laluan sesuai untuk pelbagai aplikasi, kerana ia menyokong purata berterusan, purata pecah, purata slot masa, purata get dan ukuran surih.
| model | R&S®NRP18S |
| Julat kekerapan | 10 MHz - 18 GHz |
| Julat aras | -70 dBm - +23 dBm |
| antara muka LAN | |
| Jenis penyambung | N (m) |
Pengukuran kuasa yang pantas dan tepat untuk CW dan isyarat termodulat
100,000 bacaan/s

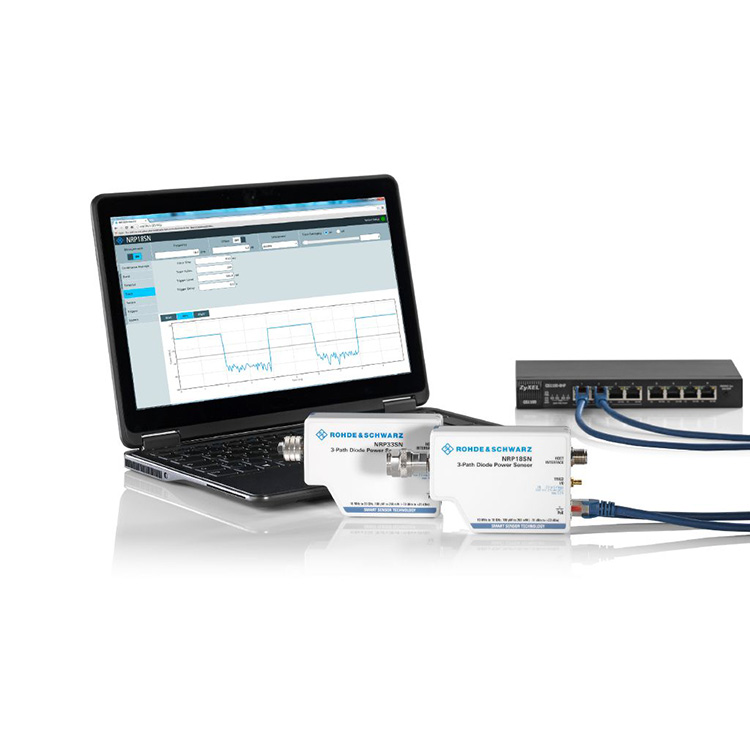

Kawalan dan pemantauan melalui LAN dan USB
Penderia untuk aplikasi berkuasa tinggi
Operasi fleksibel dengan unit asas R&S®NRX
Sebagai pengilang profesional, kami ingin memberikan anda R&S NRP18STTiga Laluan Penderia Kuasa Diod. Penderia kuasa R&S®NRPxxS/SN menggunakan tiga laluan diod berasingan, setiap satu dikendalikan dalam julat pengesan optimum. Akibatnya, kuasa purata boleh ditentukan dengan ketepatan tinggi bebas daripada jenis modulasi. Hasil pengukuran hampir tidak terjejas oleh isyarat atau harmonik yang mengganggu. Oleh itu, penderia kuasa R&S®NRPxxS/SN berkelakuan dengan cara yang serupa dengan penderia kuasa haba tetapi menawarkan kelajuan yang jauh lebih tinggi. Mereka menyediakan sehingga 93 dB julat dinamik dengan had pengukuran rendah yang sangat baik iaitu –70 dBm.
Penyelesaian yang ideal untuk banyak aplikasi
Penderia kuasa diod tiga laluan sesuai untuk pelbagai aplikasi, kerana ia menyokong purata berterusan, purata pecah, purata slot masa, purata get dan ukuran surih. Memaparkan prestasi cemerlang dan kelajuan dan ketepatan pengukuran yang tidak pernah berlaku sebelum ini, penderia boleh digunakan untuk melakukan pengukuran kuasa purata yang tepat pada isyarat wayarles seperti GSM dan 3GPP serta pada isyarat lebar jalur yang lebih tinggi seperti LTE, LTE-Advanced atau 5G.
Konsep tiga laluan yang dipertingkatkan
Penderia kuasa R&S®NRPxxS(N) menggunakan tiga laluan diod berasingan, setiap satu dikendalikan dalam julat pengesan optimum. Kuasa purata boleh ditentukan dengan ketepatan yang tinggi tanpa mengira jenis modulasi. Hasil pengukuran hampir tidak terjejas oleh isyarat atau harmonik yang mengganggu. Oleh itu, penderia kuasa R&S®NRPxxS(N) berkelakuan serupa dengan penderia kuasa haba tetapi menawarkan kelajuan yang jauh lebih tinggi dan julat dinamik sehingga 93 dB.
Walaupun pada tahap rendah hingga -70 dBm
Untuk meningkatkan ketepatan pengukuran pada tahap rendah, adalah perlu untuk purata berbilang nilai yang diukur. Walaupun purata mengurangkan komponen hingar, ia juga memperlahankan pengukuran. Oleh itu, penderia kuasa R&S®NRPxxS(N) telah direka bentuk dengan mengambil kira hingar ukuran yang sangat rendah.
Penderia kuasa R&S®NRPxxS(N) boleh melakukan pengukuran hingga ke had yang lebih rendah iaitu –70 dBm dengan kelajuan dan ketepatan tertinggi yang tersedia pada masa ini di pasaran.
Pengukuran masa tanpa had dengan sehingga 100,000 ukuran/s
Dalam mod purata berterusan pantas, penderia kuasa R&S®NRPxxS(N) boleh melakukan sehingga 100,000 ukuran tercetus/s dengan masa ulangan pencetus minimum 100 µs tanpa kehilangan sebarang ukuran. Kelajuan pengukuran ini dicapai dengan menggunakan mod buffered. Dalam mod penimbal, semua data yang diukur dikumpulkan di dalam penderia dan dihantar dalam satu blok ke hos penderia. Penderia R&S®NRPxxS(N) melakukan mod pantas baharu tanpa had masa!
Lakukan pengukuran kuasa sehingga 30 W

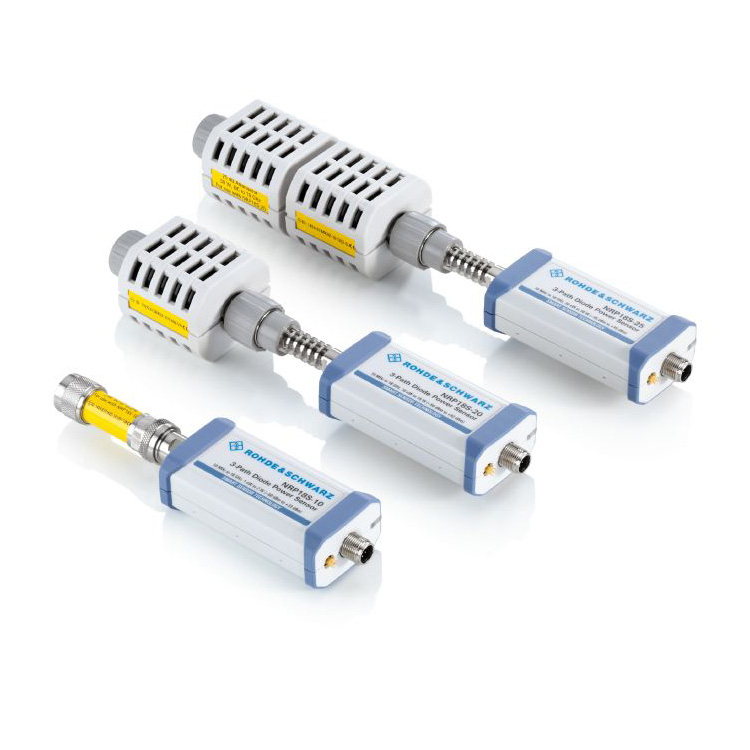

Penderia kuasa diod tiga laluan R&S®NRP18S-10, R&S®NRP18S-20 dan R&S®NRP18S-25 berkuasa tinggi terdiri daripada R&S®NRP18S dan attenuator huluan 10/20/25 dB. Mereka mampu melakukan pengukuran kuasa sehingga 2 W, 15 W dan 30 W. Apabila digunakan dengan pengecil, ralat ketidakpadanan antara penderia dan pengecil dibetulkan secara automatik. Parameter S untuk attenuator ditentukan dan disimpan dalam sensor semasa pengeluaran.
Direka khas untuk digunakan dalam ruang vakum haba (TVAC).

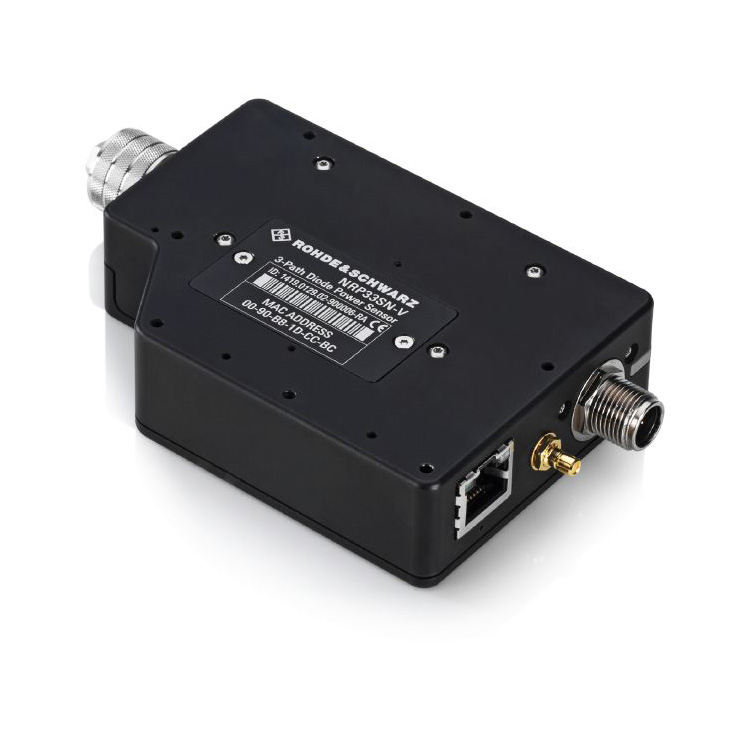

Sensor kuasa yang mematuhi R&S®NRPxxSN-V TVAC direka untuk aplikasi komunikasi satelit dalam julat frekuensi sehingga 67 GHz. Semua komponen dibakar dalam ruang vakum semasa proses pengeluaran, jadi gas keluar dikurangkan kepada minimum. Terima kasih kepada keupayaan LAN mereka, penderia kuasa boleh dikawal dan dipantau dengan mudah dari luar ruang manakala lubang pengudaraan dalam perumahan memastikan penyamaan tekanan.
